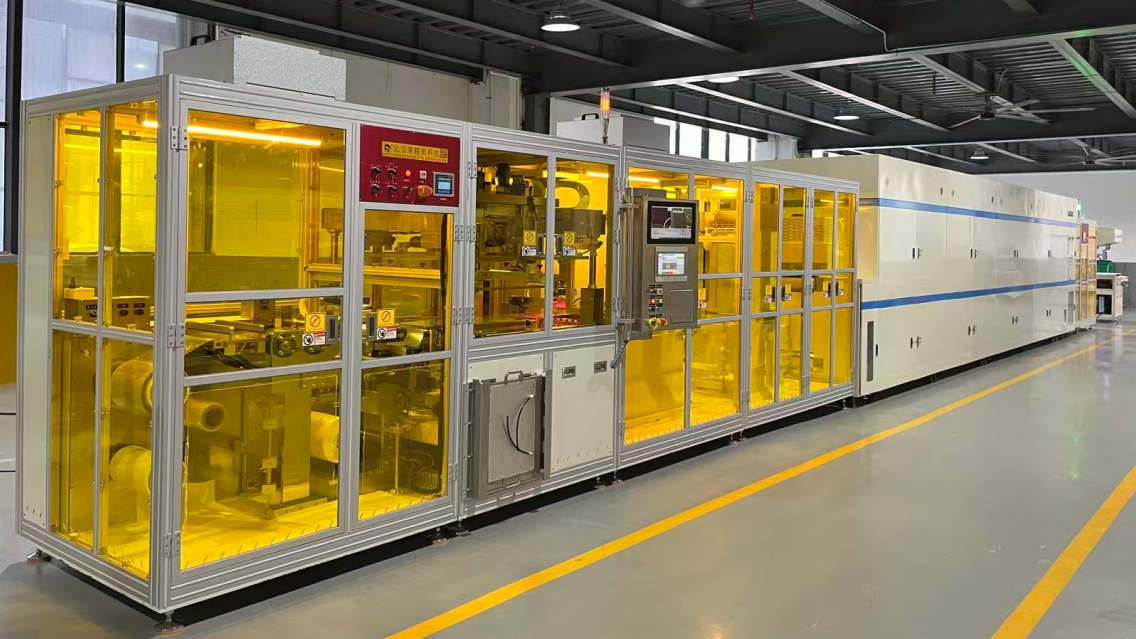

FPC防焊印刷是軟板制程中的關鍵環節，卷對卷生產方式對設備的對位精度、潔凈管控和材料搬運處理提出了更高要求。億寶萊FPC防焊印刷卷對卷全自動印刷機圍繞實際生產中的常見痛點，在傳統“上卷—印刷—烘烤—收卷”基礎上進行了多項針對性功能升級，以下逐一介紹。

一、CCD對位 + EPC糾偏，快速精準定位

設備配備CCD視覺對位系統，保障印刷精度。在CCD對位結構前增加EPC糾偏裝置，可提前消除材料跑偏帶來的影響，實現對位動作在0.1秒內完成，兼顧精度與節拍。

二、上卷撕保護膜 + 除塵，從入口端管控潔凈

針對FPC來料常帶保護膜的實際情況，設備在傳統上卷結構上增加撕保護膜功能，同時配置除塵裝置，在材料進入印刷工位前完成表面清潔，減少異物附著導致的印刷不良。

三、卷裝吸油紙?jiān)O(shè)計，防止油墨滲漏污染

塞孔印刷時油墨易滲漏至印刷平臺，污染臺面及材料底面。為此設備特別增加卷裝吸油紙功能——吸油紙貼合于平臺表面，可及時吸收滲透油墨，保持平臺持續清潔，降低清洗頻率，避免交叉污染。

四、印后搬送 + U型區靜置5分鐘，充分消泡

為減少材料拉伸、防止基材下垂變形，設備在印刷后增設印后搬送功能，并配置獨家專利的U型區靜置設計。產品印刷完成后進入IR隧道爐烘烤前，可在U型區內靜置約5分鐘，使油墨中的氣泡充分消散，減少烘烤后針孔、氣泡等缺陷的產生。

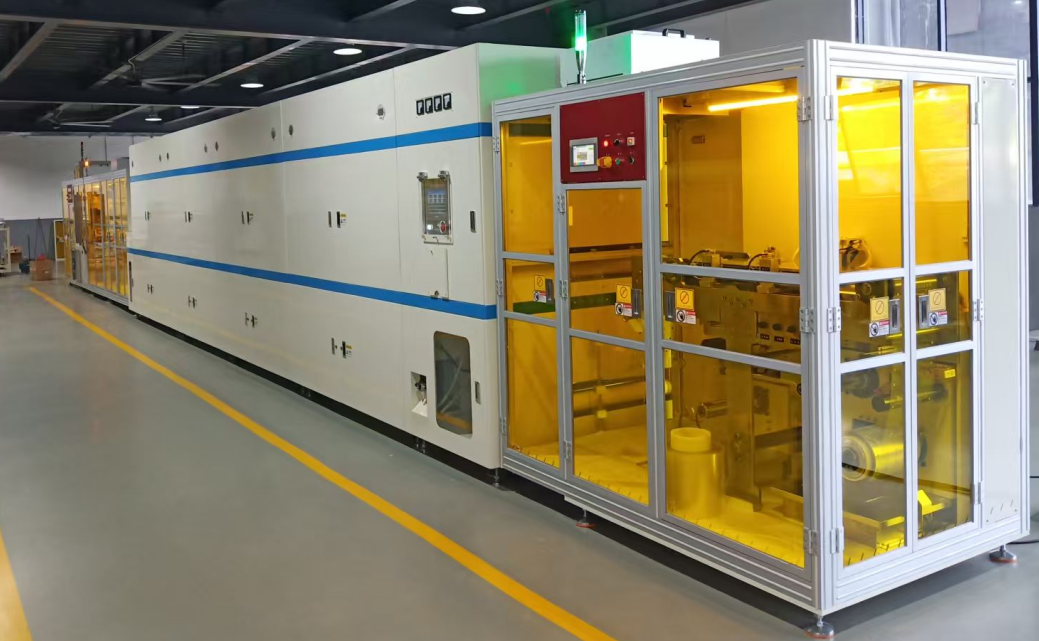

五、熱風 + IR烘烤，搭配FFU空氣過濾

卷裝FPC烘烤采用熱風與IR組合加熱方式，并設置FFU空氣過濾裝置，確保循環熱風達到所需潔凈度，兼顧烘烤效率與均勻性，滿足FPC制程對潔凈環境的嚴苛要求。

六、收卷自動覆底膜 + 表面保護膜

產品烘烤后收卷時，設備自動覆蓋底膜與表面保護膜，防止卷裝過程中產品表面刮傷或碰傷，降低后工序損耗。

  從清潔入料、精準對位、穩定印刷、充分消泡、潔凈烘烤到安全收卷，億寶萊FPC防焊印刷卷對卷全自動印刷機，以全流程精細化設計，助力FPC制造企業實現更高品質、更高效率的卷對卷防焊印刷生產。
